植物精油便是人们所说的从植物中提取出来的物质，它是一种油，精油提取的方式现在有很多，常用的有蒸馏、压榨等。植物精油因为绿色天然所以很受人们的喜爱而且它很难被其它物种所取代，最重要的是因为它的原料收集复杂，提取过程繁琐，生产规模小等。用玫瑰花生产玫瑰油的方法，主要分两大类：即蒸馏法和萃取法。蒸馏法提取的产品有：玫瑰油(无色或黄色液体)，还有副产品玫瑰水(少量玫瑰油溶解在水中无法完全提取)；萃取法 又分为：溶剂萃取和二氧化碳萃取。用溶剂萃取法获得的产品有：玫瑰浸膏(concrete，蜡状、淡棕色、半固体))和玫瑰香精(Rose absolute，以酒精为溶剂再从玫瑰浸膏提取的微红色液体)。溶剂萃取法提取的玫瑰油产量是蒸馏萃取法的10倍。 二氧化碳萃取因为设备昂贵、加工能力有限，提取出的精油不被化妆品市场接受而很少应用。

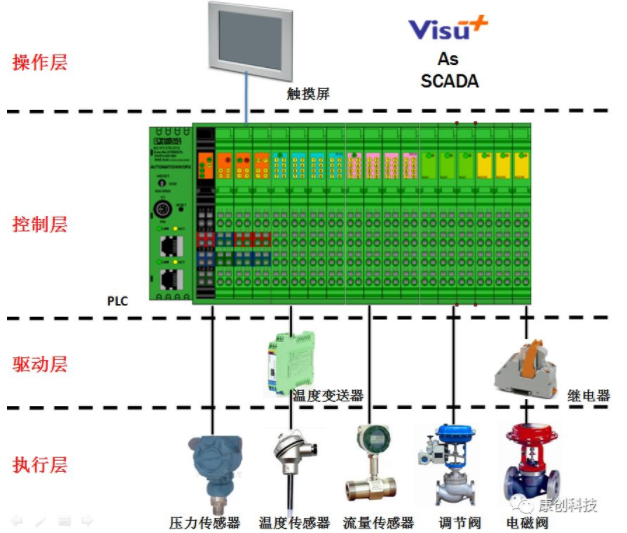

根据客户的要求，我们给客户推荐了水蒸气蒸馏工体提取玫瑰精油的控制方案。整体自动化控制系统拓扑图如下：

技术指标：

设备数： 13台

操作屏:：3个

温度传感器： 26个

压力传感器：13个

流量计：13个

电动调节阀：26个

手动阀: 39个

电磁阀：42个

液位传感器：45个

工艺过程：

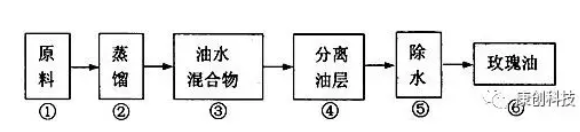

水蒸气蒸馏是从玫瑰花中提取玫瑰精油的常用方法，其工艺流程如图所示。水蒸气蒸馏提取玫瑰精油过程中影响主要因素是蒸馏时间，其次是蒸馏速度，最后是料液比，花的粉碎状况对出油率影响不大。

控制方案：

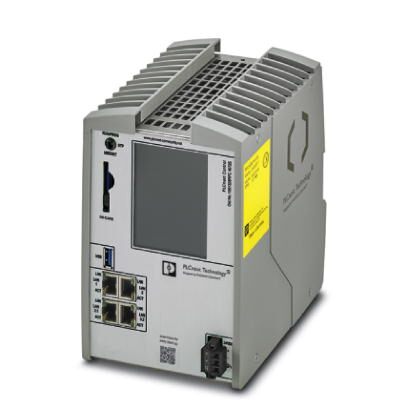

在本系统中控制器选用菲尼克斯Inlin系列的ILC 171 ETH 2TX PLC控制器，通过Inline I/O模块可实现多种扩展选项，菲尼克斯100系列可编程逻辑控制器+Inline系列I/O具有高度的灵活性，易用性。保证整个系统的稳定运行。

IPC采用菲尼克斯工业平板PC机 BL PCC12 1000系列，再搭载菲尼克斯组态软件VISUcon。BL PCC12 1000 系列防护等级为IP65，采用无风扇设计的工业面板式PC（IPC），带耐磨触摸屏与背光LED。保障整个系统数据的可靠性能。

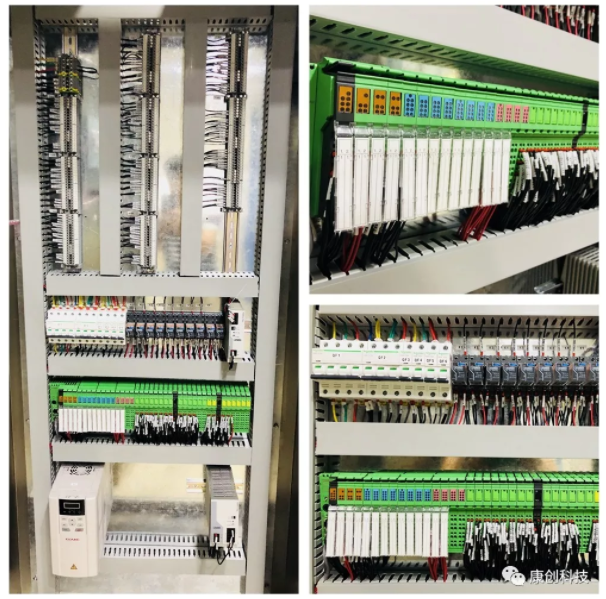

现场图：

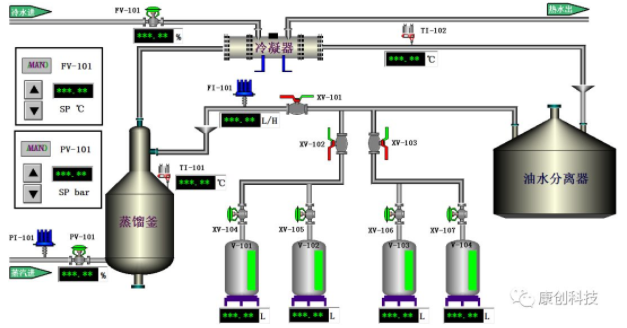

控制界面：

控制界面的内容包含工艺管道画面，参数设置画面，数据浏览画面，曲线画面等组成，在菲尼克斯组态软件VISUcon中开发，并且保存运行数据到IPC。
